تکنولوژی، معماری و زیرساخت فنی نرم‌افزار اتوماسیون فراگستر

تکنولوژی، معماری و زیرساخت فنی

نرم‌افزار اتوماسیون اداری فراگستر

یکی از نقشهای اصلی واحدهای فناوری اطلاعات، ارائه اطمینان از لحاظ ساختار فنی نرم‌افزار، به سازمانی است که درحال خریداری نرم‌افزار می‌باشد. لذا برای اطمینان‌سازی می‌بایست آنها با مراحل مهندسی تولید نرم‌افزار و معماری و زیرساخت آن آشنا شوند. بنابراین، در این قسمت تلاش نموده‌ایم معماری، زیرساخت و مشخصات فنی سیستم اتوماسیون اداری فراگستر را توصیف نماییم.

با مطالعه این صفحه واحدهای فناوری اطلاعات اطمینان پیدا خواهند کرد سیستم‌های فراگستر به لحاظ مهندسی نرم‌افزار در سطح بالایی قرار گرفته است و با معماری و چگونگی ساخت این سیستم‌ها آشنا شده و میتوانند با اطمینان خاطر آن را در ابعاد وسیع مورد استفاده قرار دهند.

فهرست مطالب

1- مشخصات فنی نرم‌افزار فراگستر در یک نگاه

2- معماری و زیرساخت فنی نرم‌افزار

1-2 معماری نرم‌افزار

2-2 چارچوب کاری

3-2 الگوی توسعه نرم‌افزار

4-2 اصول بکارگرفته شده در برنامه‌نویسی

5-2 فرآیند طراحی رابط کاربری

6-2 فرآیند آزمون واحد

7-2 آزمون یکپارچگی

8-2 ارزیابی کارایی نرم‌افزار

9-2 معماری نشر

10-2 وظایف و معرفی اجزای سامانه و طرح همبندی سرورها

11-2 مشخصات پایگاه داده و تخمین میزان رشد

1- مشخصات فنی نرم‌افزار اتوماسیون اداری فراگستر در یک نگاه

Web Application
Microsoft ASP.NET MVC 5 / .Net Framework 4.8	Web Application Framework
React	Mobile Application UI Framework (PWA)
Microsoft Windows Server 2019/2022	Operation System
C#	Programming languages
Microsoft SQL Server 2022	Relational Database Management System
Visual Studio 2022	Software Development IDE for Application
TFS	Source code management, Requirements management, Project management, Automated builds
Mock, Automated Test	Testing and Release Management
Scrum	Framework for Managing Work
IIS	Web Server
Signal-R	Asynchronous Notifications to Client-Side Technology
Redis	In-Memory Distributed Data Cache and Message Broker
(1) Built-in Monitoring / (2) Integrated with Windows Performance Counters	Analyze the Performance
Dealing with Large Volumes of Computer-Generated Log Messages Approach	Log Management
WCF, REST, SOAP	Distributed Application Data Transfer Technology
Stimul	.NET Platform Reporting Component
TypeScript	Strict Syntactical Superset to JavaScript (development of large applications and trans-compiles to JavaScript)
jQuery, Knockout (partial)	JavaScript Libraries & Client-Side Declarative Bindings
Responsive Design	Web pages render on a Variety of Devices and Window or Screen Sizes
VSTO	Microsoft Outlook and Word add-ins Integrations Built by Using Our Web-Based Platform
OWASP	Web Application Security Standard
Token Based Authentication	Providing Security to the Web API and Plugins
Acunetix, Wireshark, metasploit, nicto, nessus, nmap	Security Automate Checking Tools
Open Source – Customized ProcessMaker	Business Process Management Engine
MySql	Process Management Database
APACHE	Process Management Web Server
NGINX (Recommended)	Recommended Network Load Balancing (Scalability to Handle a Growing Amount of Work)
ManageEngine (Recommended)	Recommended Enterprise IT Management Software for Operations Management and Monitoring

Mobile app Development
RESTful services	Mobile Application Data Transfer Technology
Xcode	Software Development IDE for iOS, watchOS
Android Studio	Software Development IDE for Android
Token Based Authentication	Security Authentication

Behjoo
JAVA	Programming Language
LUCENE	Information Retrieval Technology
FaraGostar Persian Analyzer	Persian Support

2- معماری و زیرساخت فنی نرم‌افزار اتوماسیون اداری

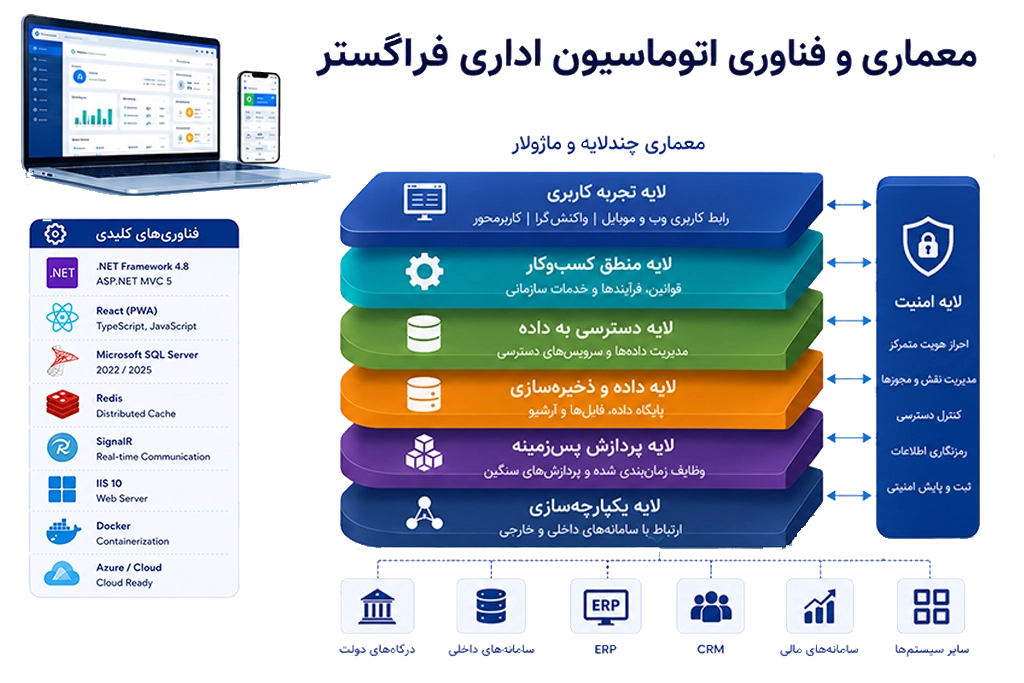

1-2 معماری نرم‌افزار

معماری نرم‌افزار، مجموعه‌ای از ساختارهای لازم برای استدلال در مورد یک سیستم می‌باشد که شامل عناصر نرم‌افزاری، روابط بین آنها و ویژگی‌های هردو خواهد بود. معماری نرم‌افزار یک پایه محکم برای ایجاد و توسعه نرم‌افزار را فراهم می‌کند که اکثراً با توجه به تعداد کاربر، زیرساخت، اهداف کسب و کار و شاید از همه مهم‌تر توسعه‌پذیری (Scalability) آن سیستم انتخاب می‌شود.
نرم‌افزار اتوماسیون کسب و کار فراگستر یک سامانه کاملاً تحت وب می‌باشد که امکان بهره‌برداری از آن در سازمان‌های کوچک و متوسط تا سازمان‌های دارای گستردگی و با هزاران کاربر به راحتی ممکن بوده و برای برآورده شدن همین هدف این سیستم بر اساس الگویی از معماری مدرن Layered (multilayered architecture) طراحی و تولید گردیده است.

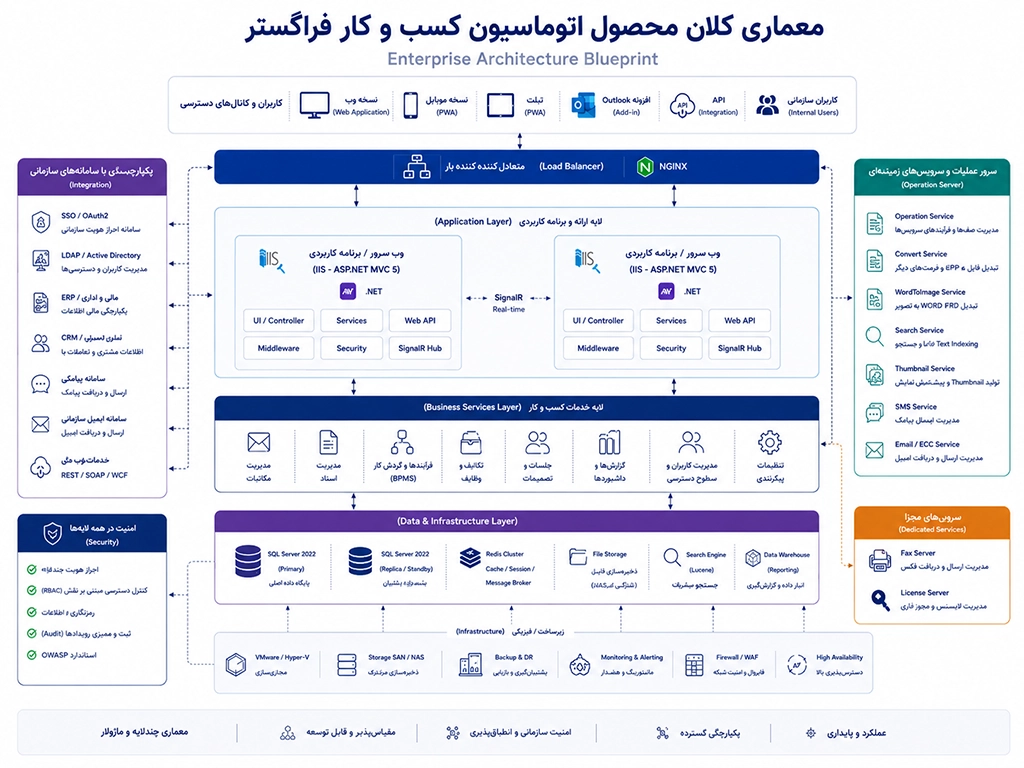

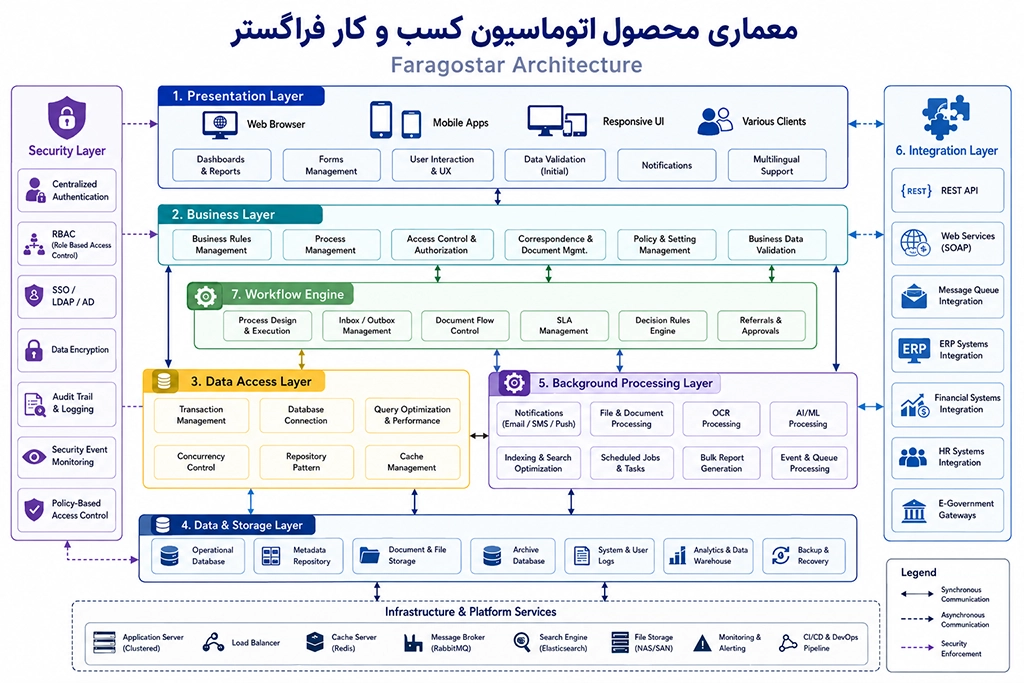

در شکل زیر همبندی اجزا و عناصر تشکیل دهنده سامانه مشاهده می گردد.

از مزایای تولید نرم‌افزارها براساس این معماری می‌توان به موارد ذیل اشاره نمود:

بروزرسانی و توسعه آسان‌تر نرم‌افزارها باتوجه بجدابودن اجزا وفایل‌های هر لایه
گسترش‌پذیر بودن نرم‌افزار (Scalability) که امکان توزیع سیستم رابر روی سرورهای متعدد فراهم می‌سازد
افزایش خوانایی سورس برنامه‌ها و در نتیجه افزایش کیفیت کدها و کاهش هزینه برای نگهداری و توسعه آنها
اعمال تغییرات در لایه‌های مختلف با حداقل تاثیر در بخش‌های مرتبط دیگر
امکان بکارگیری نیروهای متخصص در لایه‌های مختلف

فراگستر از بستر ASP.NET MVC برای تولید نرم‌افزارهای خود بهره گرفته است. از ویژگیهای این تکنولوژی می‌توان به توسعه سریع و ساختار یافته‌تر نرم‌افزار و سرعت بیشتر در اجرای سیستم اشاره نمود.

سیستم اتوماسیون اداری فراگستر یک نرم‌ افزار تحت وب است که چهارچوب فناوری تولید آن بر پایه Net Framework . بوده و برهمین اساس این نسخه از این فناوری می‌بایست بر روی سرور میزبان Application نصب گردد.

نرم‌افزار اتوماسیون اداری فراگستر بر اساس پایگاه داده SQL Server طراحی گردیده است و این نرم‌افزار با نسخه 2016 این پایگاه داده ارائه می‌گردد.

نرم‌افزار اتوماسیون اداری فراگستر بدون هیچگونه محدودیتی بر روی سیستم عامل‌های Windows، Android، IOS، Mac و Linux مورد استفاده قرار گرفته و کلیه مرورگرهای مندرج در فهرست ذیل نیز قابلیت اجرای سیستم را بدون هیچگونه شرایطی را خواهند داشت.

به واسطه استفاده از فناوریهای نوین در تولید نرم‌افزار و رعایت استانداردهای روز W3C در سیستم پیشنهاد می‌گردد از دو نسخه آخر کلیه مرورگرها استفاده گردد.

نرم‌افزار اتوماسیون اداری فراگستر در تمام فرم‌های و صفحات سیستم به صورت کاملاً responsive طراحی شده و بر همین اساس کاربر می‌تواند در نمایشگرهای مختلف از جمله Tablet ها بدون به هم ریختگی یا محدودیتی با نرم‌افزار کار کند.

بازگشت به فهرست

2-2 چارچوب کاری

با توجه به اهمیت و جایگاه اتوماسیون اداری برای مصرف‌کنندگان می‌بایست چرخه حیاتی برای تعالی و تکمیل، این بستر طرح‌ریزی شود؛ تا محصول نهایی توانایی لازم برای پاسخگویی به نیازمندی‌های جدید، همچنین تغییرات را داشته باشد. در غیر این صورت، قطعاً چنین پروژه مهمی که اجرا کسب‌وکار، هزاران سازمان را به عهده دارد، با چالش‌ها و سردرگمی‌های فراوان روبرو بوده و توانایی کافی برای فعالیت با وسعت وسیع را نخواهد داشت.

از سویی برای اجرا و نگهداری و توسعه این پروژه متخصصین گوناگونی بکار گرفته خواهند شد که وجود یک چارچوب کاری و تعریف روابط و فرایند اجرای کار برای افزایش مسئولیت‌پذیری و تضمین کیفیت فرآورده‌ها و همچنین اطمینان تحت کنترل بودن فعالیت‌های پروژه، بسیار ضروری خواهد بود. از سویی مشخص کردن کامل نیازها، در ابتدای پروژه ‫معمولاً کاری غیرممکن است، نیاز به متدولوژی‌هایی وجود دارد که به‌طور مداوم و با کمترین هزینه، به تغییرات رسیدگی کرد.

بنابراین در این فصل ابتدا، فراگستر روش انجام کار به‌عنوان یک ضرورت برای انجام فعالیت تیمی مطرح و سپس مؤلفه‌ها و معماری لازم برای ایجاد بستر در محیط ابری ارائه می‌شود.

در سال‌های اخیر، روش‌های توسعه چابک به‌عنوان روش‌هایی جدید، متفاوت و مؤثر مطرح ‫گردیده‌اند. روش‌های چابک از اصولی پیروی می‌نمایند که در مواردی به‌طور کامل در مقابل روش‌های متداول پیشین قرارگرفته است و ‫مؤثر، بدان جهت که با اقبال جامعه توسعه‌دهندگان در مورد توسعه گونه‌هایی ‫از پروژه‌های نرم‌افزاری روبرو شده است.

در چند سال گذشته و از سال‌های پایانی قرن ‫بیستم میلادی، توجه فراوانی به این روش‌ها به‌عنوان راه‌حل مقابله با تغییرات ‫در محیط توسعه انجام شده است. این روش‌ها با تأکید بیشتر به نظرات مشتری و تعامل با ‫وی و همچنین تولید نشرهای کوچک و متعدد، سعی در کنترل سریع تغییرات و کمتر نمودن ‫زمان موردنیاز و هزینه‌ها دارند. چابکی توانایی ایجاد و پاسخ به تغییرات به‌منظور کسب سود در محیط متغیر حرفه است.

چارچوب یا فرایند مدل اسکرام یک چارچوب تکرارپذیر و افزایشی برای کنترل پروژه (مدیریت نرم‌افزار) است که معمولاً در زیرشاخه مدل فرایند تولید نرم‌افزار چابک و سریع است؛ و یک نوع مدل تولید نرم‌افزار در مهندسی نرم‌افزار به‌حساب می‌رود.

بازگشت به فهرست

3-2 الگوی توسعه نرم‌افزار

Test-Driven Development یا TDD فن برای توسعه نرم‌افزارهای است. این روش به‌صورت بالا به پایین انجام می‌شود. ابتدا کلیات پروژه به‌صورت نمونه اولیه پیاده‌سازی می‌شود و بعد از تأیید شدن عملکرد برنامه کدهای اصلی با Mock جایگزین می‌شود. آزمون‌ها به‌صورت Test Case نوشته می‌شوند و درنهایت بعد از نوشته شدن کد refactoring صورت می‌گیرد.

TDD در واقع متدی برای طراحی نرم‌افزار است و نه آزمون نرم‌افزار. البته آزمون نرم‌افزار توسط TDD به‌صورت مناسب انجام می‌شود. برای مثال یک class که انتظار می‌رود یک object از نوع user را ایجاد نماید و در کل برنامه از این object استفاده خواهد شد، با تغییری در پایگاه داده، باعث می‌شود متدهایی از این آبجکت دیگر معنی نداشته باشند و لازم است حذف شوند. بنابراین در هر قسمت از برنامه که این متدها وجود داشته باشد، کار نخواهد کرد.

ولی اگر از روش TDD استفاده شود و برای هر قسمت آزمون نوشته‌شده باشد، بعد از تغییرات با استفاده از آزمون‌ها، می‌تواند متوجه تغییرات در بخش‌های مختلف شده و نسبت به رفع آن‌ها اقدام کرد. در واقع TDD باعث می‌شود کد مرتبی نوشته شود که به‌خوبی کار می‌کند. برای اجرای TDD نیاز به Automated Test Unit است.

بازگشت به فهرست

4-2 اصول بکارگرفته شده در برنامه‌نویسی

اصول SOLID آن‌قدر از اهمیت بالایی برخوردار هستند که یک سیستم بدون رعایت چنین اصولی، قطعاً در دراز مدت کارایی و کیفیت لازم را نخواهد داشت. در تولید نرم‌افزارهای فراگستر اصول زیر به درستی برای تولید نرم‌افزارهایی با طراحی خوب، کیفیت بالا و سهولت نگهداری، رعایت شده است.

این پنج اصل می‌بایست بکار گرفته شوند تا نرم‌فزار تولید شده قابلیت TDD را داشته باشد.

اصل مسئولیت واحد Single Responsibility Principle
اصل Open/Close
اصل Liskov Substitution
اصل تفکیک رابط (Interface Segregation)
اصل وارونگی وابستگی

بازگشت به فهرست

5-2 فرآیند طراحی رابط کاربری

طراحی رابط کاربر یک ابزار ارتباطی مؤثر رابین انسان و کامپیوتر ایجاد می‌کند. اگر کاربرد نرم‌افزار دشوار باشد، اگر باعث اشتباه از سوی کاربر شود یا تلاش‌های شما را در رسیدن به اهدافتان ناکام بگذارد، در آن صورت علی‌رغم قدرت محاسباتی یا عملکرد آن، تمایلی به استفاده از آن نخواهد داشت.

در فراگستر دو عملیات UX Design و UI Developer از یکدیگر جدا می‌باشد که نقش‌ها به شکل زیر با یکدیگر در تعامل هستند.

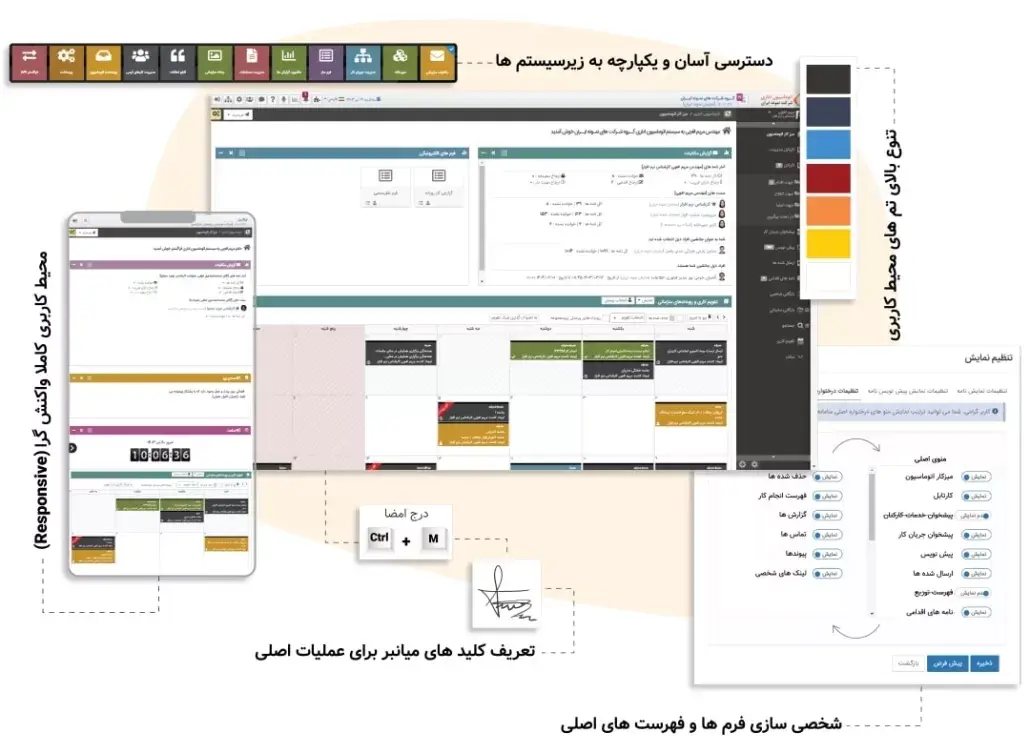

نمایانگر نقش ux Design, UI Developer

در سامانه بهره‌گیری از قوانین طلایی تئومندل، برای طراحی واسط کاربر بسیار مهم است که شامل موارد زیر است.

واگذاری کنترل به کاربر
کاهش بار حافظه کاربر
سازگار کردن رابط

1- اعطای کنترل به کاربر:

در موارد بسیاری ممکن است طراح برای آسان کردن پیاده‌سازی رابط، قیدوبندها و محدودیت‌ها را معرفی کند و امکان دارد حاصل کار رابطی باشد که ساختن آن آسان بوده ولی کاربردش ناامیدکننده است. مندل برخی اصول طراحی که به کاربر امکان کنترل می‌دهند را تعریف می‌کند:

ایجاد تعامل انعطاف‌پذیر
امکان ایجاد وقفه و خنثی‌سازی در تعامل کاربر
کارآمد ساختن تعامل همراه با پیشرفت سطوح مهارتی و امکان سفارشی کردن آن
مخفی کردن موارد فنی داخلی از کاربران عادی
طراحی تعامل مستقیم با اشیایی که روی صفحه‌نمایش ظاهر می‌شوند

2- کاهش بار حافظه کاربر:

تا هراندازه می‌توان، می‌بایست از بار حافظه کاربر کاسته شود، هر چه الزام کاربر در حفظیات بیشتر باشد، میزان خطای او در تعامل با سیستم بیشتر خواهد بود.

مندل، اصول طراحی که رابط را قادر به کاهش بار حافظه کاربر می‌سازد چنین تعریف می‌کند:

کاهش بار در حافظه‌ی کوتاه‌مدت
ایجاد پیش گزیده‌های معنی‌دار
تعیین میان‌برهایی که شهودی هستند
طرح بصری رابط باید بر اساس استعاره‌ی جهانی واقعی باشد
آشکارسازی اطلاعات به شیوه‌ای تدریجی

3- سازگار کردن رابط:

در بحث سازگار سازی رابط، شیوه‌ی ارائه و کسب اطلاعات کاربر باید ثابت باشد. این بدان معناست که تمامی اطلاعات بصری طبق یک استاندارد طراحی سامان‌دهی می‌شوند که در تمامی نمایش‌های صفحه‌ی نمایش رعایت می‌گردد. مکانیسم‌های ورودی به یک مجموعه‌ی محدود ختم می‌شوند که همواره در سراسر برنامه‌ی کاربردی و مکانیسم‌های گذر از یک عمل به عمل دیگر به‌طور پیوسته تعیین‌شده و پیاده می‌گردند.

حفظ ثبات در خانواده‌ی برنامه‌های کاربردی، این بدین معناست که اگر مدل‌های پیشین انتظاراتی را در کاربر به وجود آورده‌اند تا زمانی که دلیل قانع‌کننده‌ای ندارید از انجام تغییرات خودداری کنید.

شیوه‌ی ارائه و کسب اطلاعات کاربر باید ثابت باشد. این بدان معناست که تمامی اطلاعات بصری طبق یک استاندارد طراحی سامان‌دهی می‌شوند که در تمامی نمایش‌های صفحه‌ی نمایش رعایت می‌گردد. مکانیسم‌های ورودی به یک مجموعه‌ی محدود ختم می‌شوند که همواره در سراسر برنامه‌ی کاربردی و مکانیسم‌های گذر از یک عمل به عمل دیگر به‌طور پیوسته تعیین‌شده و پیاده می‌گردند.

فرایند کلی طراحی رابط کاربر، با ایجاد مدل‌های مختلف کارکرد سیستم آغاز می‌گردد. سپس وظایف انسانی و کامپیوتری لازم برای تحقق کارکرد سیستم توصیف می‌شوند، موضوعات طراحی که در تمام طراحی‌های رابط کاربرد دارند مدنظر قرار می‌گیرند، برای الگوسازی و پیاده‌سازی نهایی مدل طراحی، ابزارهایی بکار می‌روند و نتیجه از لحاظ کیفی ارزیابی می‌گردد.

در حین طراحی رابط کاربر، چهار مسئله معمول طراحی تقریباً همیشه سطحی تلقی می‌شوند:

زمان پاسخگویی سیستم
تسهیلات کمکی کاربر
خطا گردانی اطلاعات
برچسب‌گذاری فرمان

بازگشت به فهرست

6-2 فرآیند آزمونهای واحد

ابتدا بایستی واژه Mock را بصورت لفظی معنی کنیم، این واژه به معنی ‌ساختگی و تقلیدی است. حال باید دید در دنیای برنامه‌نویسی به چه معنی است. در برنامه‌نویسی شیءگرا، شیءهایmock، اشیاء شبیه‌سازی‌شده هستند که رفتار شیءهای واقعی را با روش‌های کنترل‌شده تقلید می‌کنند.

اغلب برنامه‌نویس‌های کامپیوتری از این شیءها برای آزمایش برخی شیءهای دیگر استفاده می‌کنند. در زمان آزمون ممکن است که یک شیء دارای وابستگی‌هایی به شیءهای دیگر داشته باشد که بعضاً پیچیده است. برای اینکه رفتار شیء ای را که می‌خواهید آزمون کنید، ایزوله نمایید باید شیء اصلی خود را با شیء فرعی که رفتار آن را شبیه‌سازی می‌کند، جایگزین نمایید. این برای زمانی مناسب است که برای شیءهای واقعی ما غیرممکن باشد که وارد بحث آزمون شوند.

بطور خلاصه می‌توان بیان کرد که mocking، ساختن شیءهای است که رفتار شیءهای واقعی را شبیه‌سازی می‌کنند. نه‌تنها این روش باعث می‌شود که آزمون‌های شما سریع‌تر اجرا شوند بلکه به شما این امکان را می‌دهد که به‌جای تمرکز روی وابستگی‌های خارجی، روی آزمون قابلیت کد خود تمرکز نمایید.

زمانیکه شیء‌ای یکی از ویژگی‌های زیر را داشته باشد، ممکن است که استفاده از یک شیء mock به‌جای آن مفید باشد:

نتایج غیرقطعی را تدارک می‌بیند مانند زمان کنونی
دارای شرایطی باشد که بازسازی و یا ساخت آن مشکل باشد مانند خطاهای موجود در شبکه
کند باشد مثلاً اگر برای مقداردهی اولیه باید یک پایگاه داده بزرگ بارگذاری شود.
بیش از این وجود ندارد و یا ممکن است رفتارش تغییر کند.
شامل اطلاعات یا روش‌هایی باشد که منحصراً به‌منظور آزمون وجود دارند.

با یک مثال مطلب روشن‌تر خواهد شد.

فرض کنید یک برنامه دارید که باید در زمان خاصی اجرا شود، اگر از شیء واقعی که زمان کامپیوتر است استفاده کنید، ممکن است که به ساعت‌ها انتظار نیاز داشته باشیم. حال اگر شیء mock معادل زمان را برای برنامه خود بنویسیم، دیگر می‌توانیم زمان را خودمان برای آن تنظیم نماییم و بدین ترتیب وابستگی به یک شیء بیرونی (ساعت کامپیوتر) از بین خواهد رفت.

بازگشت به فهرست

7-2 آزمون یکپارچگی

قطعاً پس از ساخت برنامه لازم است برنامه نصب و مورد آزمون قرار گیرد. معمولاً نصب طبق ساختار نرم‌افزار انجام خواهد گرفت. اما باید توجه داشت هر نرم‌افزار نصب شونده‌ای، قابلیت اطمینان و کیفیت لازم برای استفاده نهایی را نمی‌تواند داشته باشد. در واقع کامپایل شدن کد به معنای صحت عملکرد آن نیست. به‌طورمعمول آزمون‌ها در چهار سطح، انجام می‌شوند که هر سطح از اهمیت ویژه‌ای در نوع خود برخوردار است.

برنامه‌های کاربردی، می‌بایست این آزمون را انجام دهند که عبارتند از:

آزمون واحد: آزمودن هر ماژول در همان زمان
آزمون ادغام: آزمون ترکیب ماژول با برنامه
آزمون قابلیت استفاده: کیفیت کاربر پذیری در تعامل با سایت
آزمون پذیرش: تعیین اینکه آیا سایت مطابق با اهداف اصلی کسب‌وکار و چشم‌انداز طراحی‌شده باشد

کامپایل شدن کد به معنای صحت عملکرد آن نیست. حتماً نیاز به روش‌هایی برای آزمایش سیستم وجود دارد. نوشتن آزمایش‌های واحد به تولید کدهایی باکیفیت بالا در درازمدت منجر خواهد شد. برای نمونه فرض کنید سامانه‌ای را توسعه داده‌اید. امروز کارفرما از شما خواسته است که قابلیت جدیدی را به برنامه اضافه کنید. برای اعمال این تغییرات برای مثال نیاز است تا قسمتی از کدهای موجود تغییر کند، همچنین کلاس‌ها و متدهای جدیدی نیز به برنامه افزوده گردند.

پس از انجام درخواست رسیده، چگونه می‌توانید اطمینان حاصل کنید که قسمت‌های پیشین سیستم که تا همین چند لحظه پیش کار می‌کردند، اکنون نیز همانند قبل کار می‌کنند؟ حجم کدهای نوشته‌شده بالا است. آزمایش دستی تک‌تک موارد شاید دیگر ازلحاظ زمانی مقدور نباشد. آزمایش واحد روشی است برای اطمینان حاصل کردن از اینکه هنگام تحویل کار به کارفرما برنامه اشکال نداشته باشد! به این صورت عملیات refactoring کدهای موجود بدون ترس انجام خواهد شد، چون بلافاصله می‌توان آزمایش‌های قبلی را اجرا کرده و از صحت عملکرد سیستم اطمینان حاصل نمود.

روال‌های آزمایش‌های صورت گرفته در آینده تبدیل به مرجع مهمی جهت درک چگونگی عملکرد قسمت‌های مختلف سیستم خواهند شد. چگونه فراخوانی شده‌اند، چگونه باید به آن‌ها مقداری را ارجاع داد و غیره. با استفاده از آزمایش‌های واحد، بدترین حالات ممکن را قبل از وقوع می‌توان در نظر گرفت و بررسی کرد.

نوشتن آزمایش‌های واحد در حین کار، برنامه‌نویس را وادار می‌کند که کار خود را به واحدهای کوچک‌تری که قابلیت بررسی مستقلی دارند، بشکند. برای مثال فرض کنید متدی را توسعه داده‌اید که پس از انجام سه عملیات مختلف بر روی یک‌رشته، خروجی خاصی را ارائه می‌دهد.

هنگام آزمایش این متد چگونه می‌توان اطمینان حاصل کرد که کدام قسمت سبب شکست آزمایش‌شده است؟ به همین جهت برنامه‌نویس جهت ساده‌تر کردن آزمایش‌ها، مجبور خواهد شد که کد خود را به قسمت‌های مستقل کوچک‌تری تقسیم کند. با توجه به امکان اجرای خودکار این آزمایش‌ها، به‌عنوان جزئی ایدئال از پروسه تولید نرم‌افزار محسوب می‌شوند.

بازگشت به فهرست

8-2 ارزیابی کارایی نرم‌افزار

کارایی نرم‌افزار و شبیه سازی تعداد کاربران بالا در نرم‌افزار توسط شبیه‌سازهای فناوری Net. انجام میشود. تست‌های کارایی از طریق ماژول‌هایی که رفتار کاربر را شبیه‌سازی می‌نمایند به انجام میرسد. برای مثال در متدهایی وجود دارند که میتوانند 1000 نامه را به صورت همزمان ارسال نمایند.

این رفتار با بعد کاربری آن براساس تابع‌های توزیع پوسان به ابزار تست داده شده و کارایی و قدرت تحمل فشار سیستم اندازه‌گیری میشود. بر اساس نتایج بدست آمده اشکالات مرتبط با پایگاه داده ماننده Query Blocking و … شناسایی و رفع میگردد.

از ویژگی‌های مهم اتوماسیون اداری فراگستر کارایی بالای برنامه برای پردازش‌های گسترده می‌باشد.

بازگشت به فهرست

9-2 معماری نشر

بیشتر وب‌سایت‌ها هم‌اکنون از مدل سه لایه‌ای پیروی می‌کنند که شامل وب، برنامه کاربردی و پایگاه داده است، همان‌گونه که در شکل زیر ملاحظه می‌کنید.

در حالتی که نیاز است سیستم بر روی رایانش ابری یا دارای توان Load Balancing باشد، لازم است از مدل مشخص‌شده در شکل زیر برای نشر سیستم وب استفاده گردد.

نشر سیستم وب

در این ساختار، متعادل‌کننده بار، مسئول توزیع بار بین وب سرورها خواهد بود و به‌صورت متمرکز می‌تواند توزیع بار بین وب سرورها را انجام دهد. با توجه به اینکه در سامانه‌های مبتنی بر رایانش ابری روزانه میلیون‌ها درخواست، از وب سرورها تقاضا می‌شود، متعادل‌کننده بار، نقش مهمی ایفا خواهد کرد. البته می‌توان «کنترل‌گر تحویل برنامه کاربردی»، به‌جای متعادل‌کننده بار، جایگزین نمود تا قابلیت‌های پیشرفته‌تری را دریافت کرد.

فهرست این قابلیت‌ها در جدول زیر آمده است.

Load balancing	Redirection rules	Static content serving
Content compression	Cache header manipulation	Dynamic page caching
Rate limiting/throttling	Dynamic page rewriting to improve performance	SSL/TLS termination
	Web application firewall	URL rewriting

تولید نسخه جدید برنامه به صورت خودکار توسط Build Server انجام می‌شود. قبل از آغاز عملیات تست‌های خودکار مورد ارزیابی قرار میگیرند و در صورت پاس شدن تست‌ها، بر اساس جریان‌کار تعریف شده برنامه برای نشر آماده می‌گردد. این جریان کار خودکار کیفیت برنامه نصب را تضمین می‌نماید.

در شکل زیر نمایی از برنامه نشر آمده است.

نمایی از تولید نسخه جدید برنامه

بازگشت به فهرست

10-2 – وظایف و معرفی اجزای سامانه و طرح همبندی سرورها

در این سامانه پنج بخش اصلی وجود دارد:

سرور اپلیکیشن تحت وب
سرور پایگاه داده SQL
سرور سرویسهای سامانه (لیسانس، ایمیل، ECE، تبدیل متن به تصویر، تبدیل به PDF و …)
سرور اپلیکیشن مدیریت فرآیندها
سرور دیتابیس مدیریت فرآیندها

توجه: از آنجاییکه اعتبارسنجی مجوز استفاده از سامانه از طریق لیسانس آن صورت می‌پذیرد و سرور این لیسانس پس از نصب نباید هیچگونه تغییر سخت‌افزاری داشته باشد، این امکان وجود دارد که لیسانس سامانه بر روی یک سرور مجزا نصب گردد.

Scale و اجزای مورد نظر جهت استقرار سامانه در تعریف شمای استقرار پروژ اتوماسیون کسب و کار فراگستر تاثیر گذار بوده ولی به طور معمول و کلی شمای استقرار سامانه بصورت ذیل می‌باشد.

10-2-1 – طرح همبندی

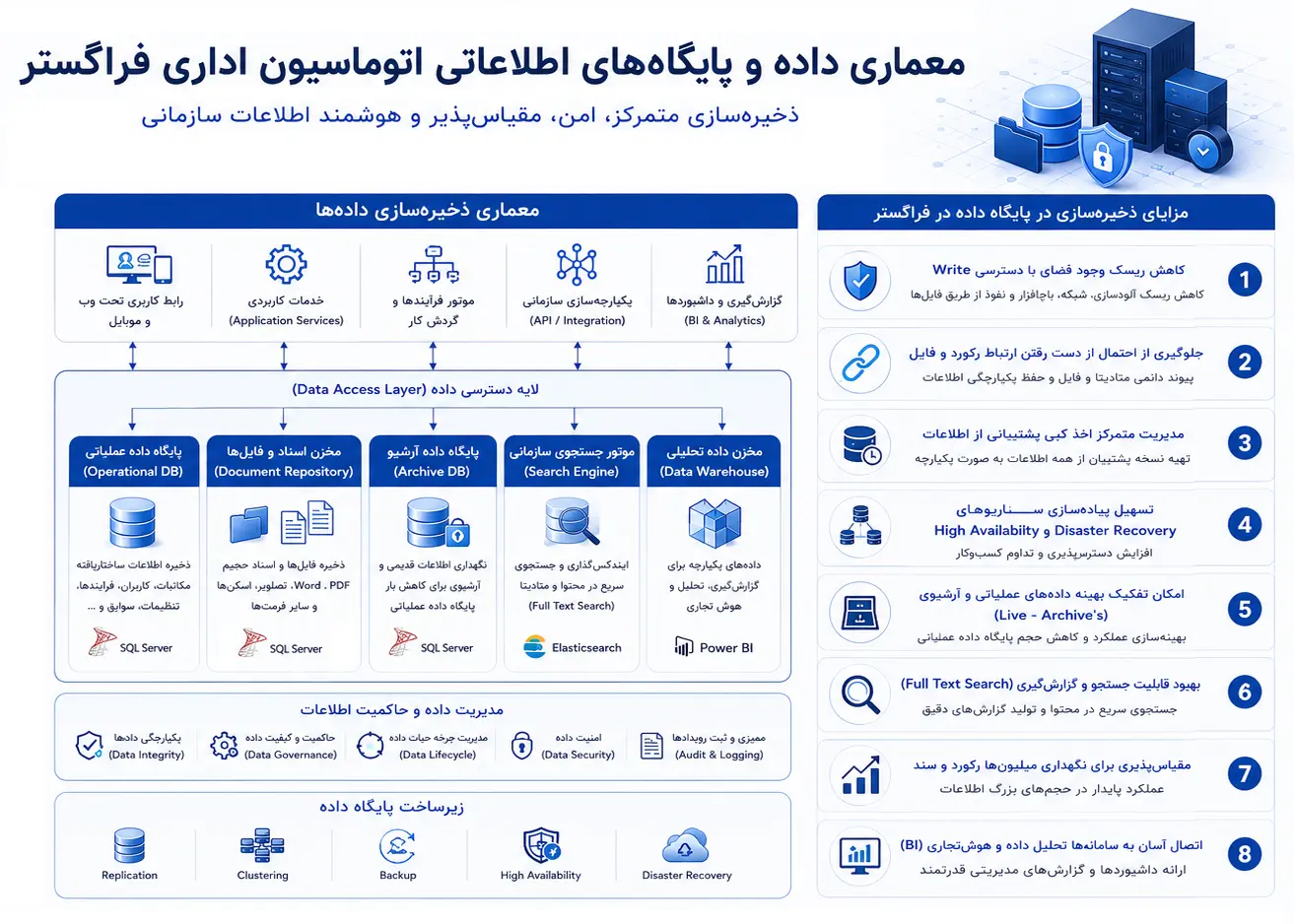

11-2- مشخصات پایگاه داده و تخمین میزان رشد

سامانه اتوماسیون کسب و کار فراگستر بطور پیش‌فرض از 3 پایگاه داده FaraGostarData ، FaraGostarFile و FaraGostarDW تشکیل می‌گردد. این پایگاه داده‌ها به ترتیب وظیفه نگهداری اطلاعات سامانه، اطلاعات فایل‌ها و اطلاعات انبار داده‌ها (گزارش‌ها) را برعهده خواهند داشت. نکته قابل توجه آن است که امکان تنظیم پایگاه داده فایل به جهت نگهداری اطلاعات مرتبط با سنوات قبلی (آرشیو) وجود دارد که اطلاعات بیشتر در این خصوص را می‌توان از زیرسیستم آرشیو پایگاه داده و مدیریت فایل‌ها بدست آورد.

در مجموع پایگاه داده‌های سامانه اتوماسیون کسب و کار فراگستر حاوی بیش از 500 جدول جهت نگهداری اطلاعات می‌باشد که در ادامه اطلاعات مربوط به 5 جدول اصلی که بیش از 95 درصد حجم تراکنش پایگاه داده سامانه را شامل می‌گردند ارائه گردیده است. اطلاعات ذیل در مقیاس سازمانی با حدود 1000 کاربر که بطور نرمال 300 کاربر همزمان دارد تهیه شده است. از نسبت این اطلاعات برای برآورد حجم رشد پایگاه داده سامانه در سازمان‌هایی با مقیاس دیگر نیز می‌توان بهره‌برداری نمود.

بازگشت به فهرست
